Узел крепления УКШ.САУ10П

Производитель: Volsip

Вид арматуры узлы крепления

Масса изделия ±10% 6,76 кг

Материал сталь

Объём изделия 0,022035 м3

Тип упаковки стретч-пленка

Покрытие ЛКП, цинк

Температура эксплуатации от минус 60 °С до 40 °С

Размеры изделия (Д х Ш х В), мм 565х390х100

Стойки опор серии С10П САУ 10П.1

Размер стойки в месте крепления узла - по траверсе - 460±30 мм- по шпильке - 229±5 мм

Описание

Узел крепления УКШ.САУ10П предназначен для крепления шкафов ШРМ и устройств УПМК на стальных опорах серии С10П.

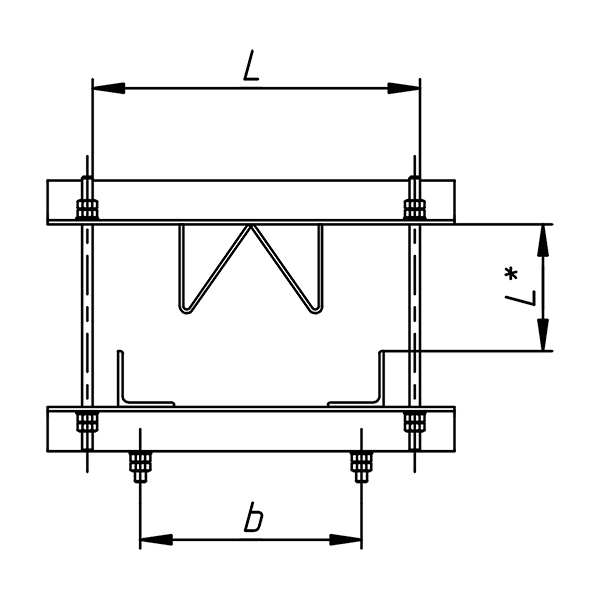

Наименование	Стойки опор серии С10П	Размер стойки в месте крепления узла, мм		b, мм	Масса изделия, кг
		По траверсе, L	По шпильке, L*	b, мм	Масса изделия, кг
УКШ.С10П	С10П.7А; С10П.11А; С10П.10Д	355±30	143±28	250	5,83
УКШ.САУ10П	САУ 10П.1	460±30	229±5	350	6,76

Комплектация:
