Муфта оптическая тупиковая типа МВОТ-4120(Г)-44-108-1К36/КИП1/2Д предназначена для предохранения зон сварки различных конструкций ОК и транзитной петли от непосредственного воздействия окружающей среды и механических воздействий при температурах окружающего воздуха от минус 60° С до 70° С.
Конструкция муфты МВОТ-4120 позволяет сращивать несколько кабелей вместе, а расширенное внутреннее пространство позволяет уложить транзитные модули на лотке с противоположной стороны от кассет с соблюдением всех допусков.
Муфта МВОТ-4120 предназначена для применения в волоконно-оптических системах передачи для монтажа оптических кабелей связи в т.ч. бронированных стальной проволокой, прокладываемых в грунтах, на открытом воздухе и в том числе по стенам зданий, в кабельной канализации, коллекторах, тоннелях, помещениях ввода кабелей и подвешиваемых на опорах воздушных линий связи, линий электропередачи, контактной сети и автоблокировки железных дорог.
Конструкция хомута муфты уменьшает внешний поперечный габарит муфты, что позволяет применять ее в комплекте со специальными защитными кожухами.
Ввод кабелей, бронированных одиночным или двойным повивом стальной проволоки, осуществляется с помощью специальных комплектов ввода, подбираемых с учетом конструкции ОК.
Круглые патрубки на оголовнике муфты изначально герметичны и имеют конусную ступенчатую форму с плавным переходом диаметра, что позволяет отрезать патрубок в определенном месте и подобрать отверстие максимально близкое к диаметру вводимого ОК.
Овальный патрубок муфты можно использавать для ввода 4-х ОК диаметром от 5 мм до 10 мм или ввода транзитной петли ОК либо ввода 2-х ОК диаметром до 28 мм с использованием разветвлительного зажима.

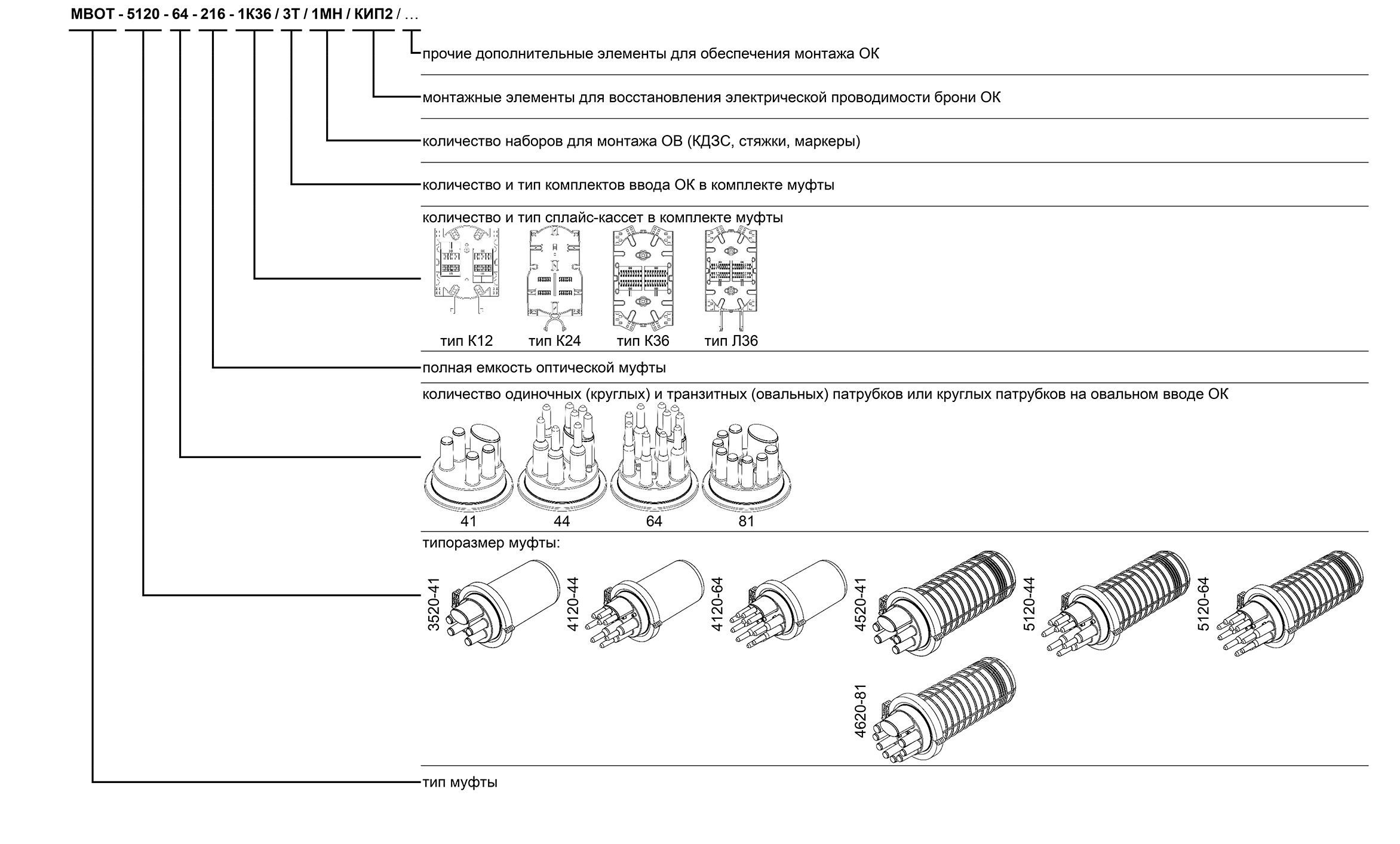

Конструктор номенклатуры муфт

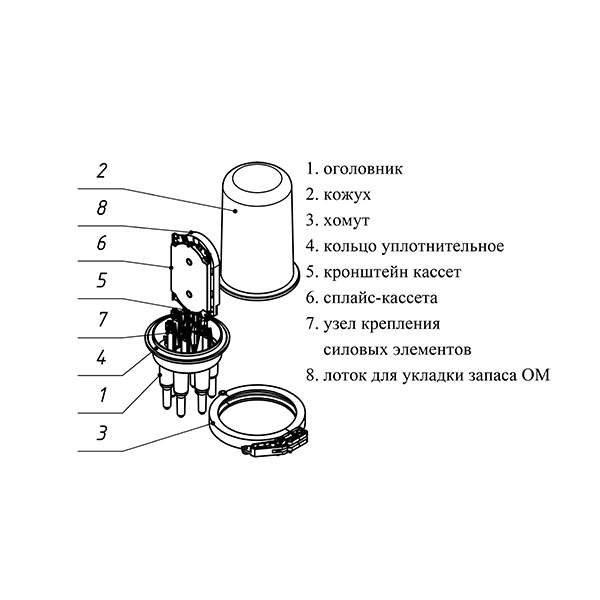

Комплектация муфты МВОТ-4120(Г)-44-108-1К36/КИП1/2Д
| - корпус (оголовник, кожух, хомут) |
1 шт. |
| - герметизирующая прокладка |
1 шт. |
| - сплайс-кассета |
1 шт. |
| - узел крепления силовых элементов |
нет |
| - устройство электрической коммутации бронепокровов кабелей |
1 шт. |
| - комплект ввода бронированного кабеля КВ-Б |
нет |
| - комплект ввода бронированного кабеля КВ-Д |
2 шт. |
| - КЗДС |
10 шт. |
| - стяжки нейлоновые 2,5 х 100 мм |
6 шт. |
| - маркерная таблица |
1 шт. |
| - руководство по монтажу |
1 шт. |
