Оптические муфты ОКМ-4520-8SC-123-2М3(6)/2Т-36К VolSip® предназначены для защиты мест сварки оптического кабеля. Конструкция муфты-кросс ОКМ-4520 позволяет сращиватьнесколько кабелей вместе, а расширенное внутреннее пространство дает возможность уложить транзитные модули с соблюдением всех допусков.
Оптическая кросс-муфта ОКМ-4520, корпус которой выполнен из ударопрочного полимера, пригодна к эксплуатации при температурах от минус 60 °С до 70 °С.
Технологической особенностью является наличие планки под оптические розетки SC и адаптера ввода/вывода оптических шнуров для осуществления коммутации и подключения абонентов при помощи drop-кабеля, внешних патч-кордов, оконцованных разъемами SC.
Особенности муфты-кросс типа ОКМ-4520-8SC-123-2М3(6)/2Т-36К
- Наличие планки установки SC адаптеров для осуществления кросс-коммутации оконцованными абонентскими дроп-кабелями и оптическими шнурами, как кросс малой емкости.
- Наличие адаптера для ввода/вывода оптических шнуров.
- Емкий герметичный корпус из ударопрочного полимера.
- Простота в эксплуатации.
Модификации муфт
| Тип | Габаритный размер, мм | Количество портов адаптеров SC/FC, шт. | Кол-во сростков, шт | Кол-во вводов кабеля | Максимальный диаметр кабеля, мм | Кол-во кассет | Масса, кг |
|---|
| ОКМ-4520-8SC-123-2М3(6)/2Т-36К |
Ø230×480 |
SC - 8 |
36 |
2 (кругл.)
1 (овальн.)
2 (адаптер) |
2×17,5
1×(40×65)
2×5×(2-3) |
1 шт. |
1,8 |
| ОКМ-4520-8SC-123-2М3(6)/2Т-72К |
SC - 8 |
72 |
2 шт. |
1,9 |
| ОКМ-4520-8FC-123-2М3(6)/2Т-36К |
FC - 8 |
36 |
1 шт. |
1,8 |
| ОКМ-4520-8FC-123-2М3(6)/2Т-72К |
FC - 8 |
72 |
2 шт. |
1,9 |
Конструктор номенклатуры кросс-муфт
Устройство кросс-муфты

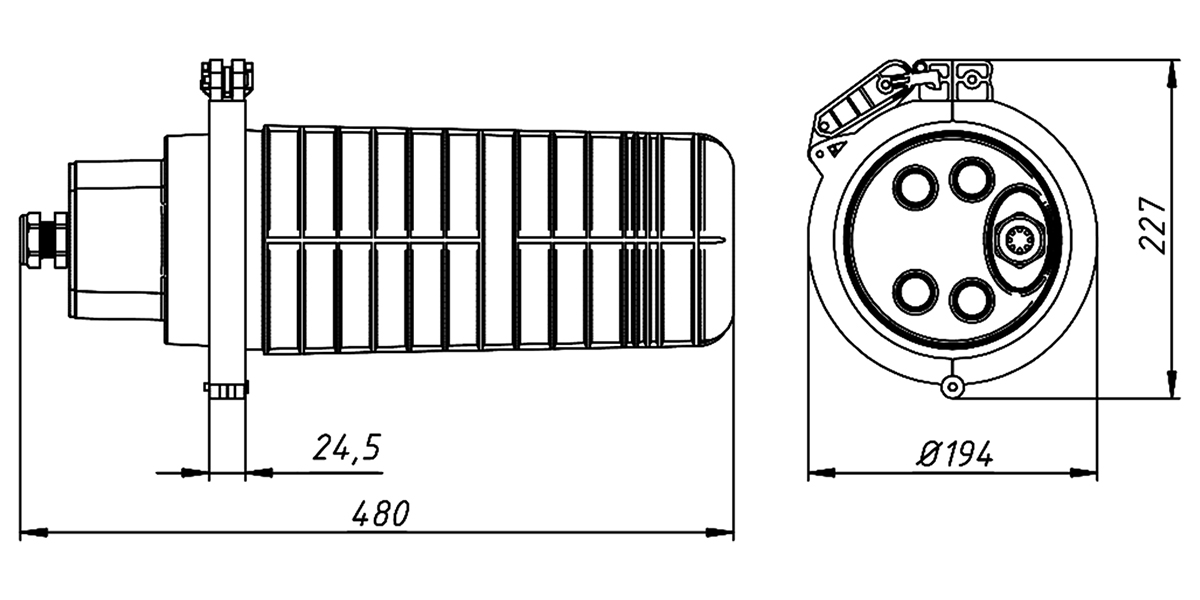

Габаритные размеры
