Оптические муфты ОКМ-4520-8FC-84-1М3(8)/4Т-36К VolSip® предназначены для защиты мест сварки оптического кабеля. Конструкция муфты-кросс ОКМ-4520 позволяет сращиватьнесколько кабелей вместе, а расширенное внутреннее пространство дает возможность уложить транзитные модули с соблюдением всех допусков.
Оптическая кросс-муфта ОКМ-4520, корпус которой выполнен из ударопрочного полимера, пригодна к эксплуатации при температурах от минус 60 °С до 70 °С.
Технологической особенностью является наличие планки под оптические розетки FC и адаптера ввода/вывода оптических шнуров, для осуществления коммутации и подключения абонентов при помощи drop-кабеля, внешних патч-кордов оконцованных разъемами FC.
Модификации муфт
| Тип | Габаритный размер, мм | Количество портов адаптеров SC/FC, шт. | Кол-во сростков, шт | Кол-во вводов кабеля | Максимальный диаметр кабеля, мм | Кол-во кассет | Масса, кг |
|---|
| ОКМ-4520-8SC-84-1М3(8)/4Т-36К |
Ø230×480 |
SC - 8 |
36 |
4 (кругл.)
1 (адаптер) |
4×17,5
8×(2…3 мм) |
1 шт. |
1,8 |
| ОКМ-4520-8SC-84-1М3(8)/4Т-72К |
SC - 8 |
72 |
2 шт. |
1,9 |
| ОКМ-4520-8FC-84-1М3(8)/4Т-36К |
FC - 8 |
36 |
1 шт. |
1,8 |
| ОКМ-4520-8FC-84-1М3(8)/4Т-72К |
FC - 8 |
72 |
2 шт. |
1,9 |
Конструктор номенклатуры кросс-муфт
Устройство кросс-муфты

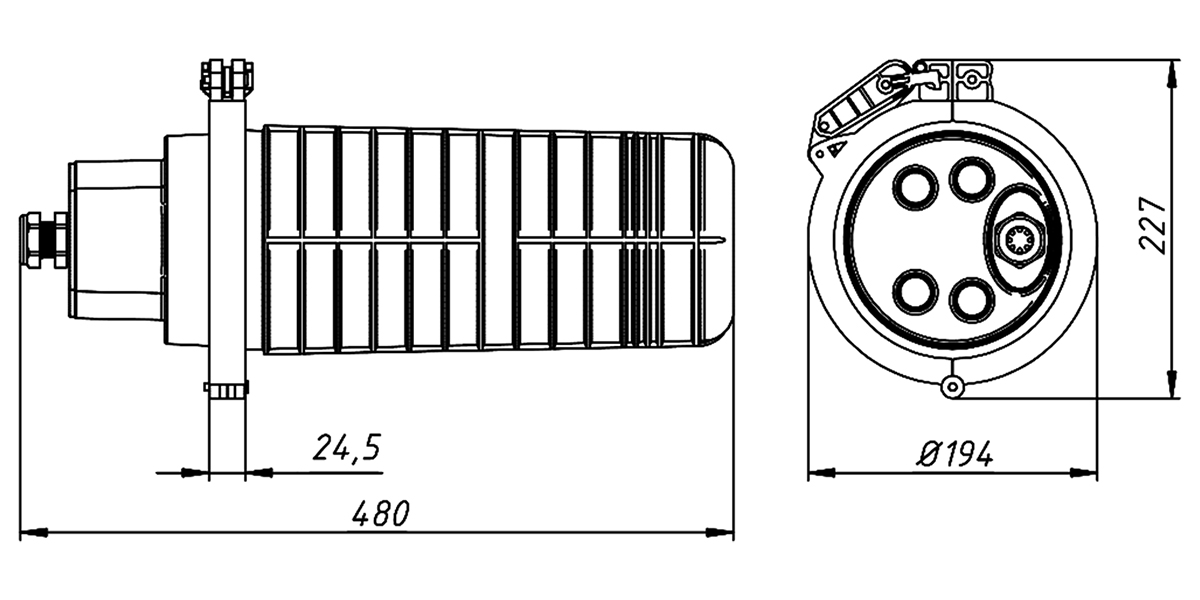

Габаритные размеры
